一種兩級破碎制砂設備的配套方案

為了適應制砂的需要，緩和建筑行業用砂矛盾，由華北工學院工廠與山東礦山制砂機械廠共同研究，決定運用粗碎、細碎等機械設備組成兩級破碎制砂工藝，達到制砂的目的。本配套設備用于人工制砂，將巖石經過粗碎后進行二級破碎，使巖石粉碎成細小顆粒，作為建筑用砂，被破碎巖石為灰?guī)r、松散性砂巖、卵石等，含水率均應小于1.2%。

所運用的配套設備包括:

(1)PC一800X600錘式破碎機2臺

(2)SG一4400X2040滾筒式篩選機2臺

(3)ZSL1500制砂機1臺

(4)其它設備:如輸送設備等。

配套設備簡介

1.IPC一800X600型錘式破碎機

本機適用破碎各種脆性物料，如煤、鹽、石膏、石灰石、灰?guī)r、松散性砂巖、卵石等，其物料抗壓強度不超過100MPa，濕度小于巧%。整機主要由上下機殼和轉子等組成，轉子為整機的主要工作部分，由主軸、鍵、錘軸、錘頭及軸承座等組成，上下機殼采用焊接結構，分普通型和帶錳鋼襯板兩種，后者使機殼強度增強，使用壽命更長。在進料口處有大梁用來阻擋過大的料塊進人，保護破碎腔使之不易受到大的外界沖擊而損壞。錘頭采用耐磨合金材料制成，堅固耐用，增強了整機的最大易損件的使用壽命。

主要技術參數:

轉子工作直徑：φ800

轉子工作長度：600

轉子轉速(r/min)：480

電機型號:Y250M一4

功率：55

電機轉速(r/min):1480

進料粒度≤720X420

出料粒度≤50

產量(m3/h):15~25(松散砂巖)

機重:2.3

外形尺寸:1170X1410X1650

1.2SG一4400X2040滾筒式篩選機

本機是將錘式破碎機粉碎后的物料進行分級，適用于篩分各類石子、砂石。

其主要技術參數為:

進口料尺寸φ700

篩選粒度≤50

篩選分級:可按用戶要求分級

         (在此配套中分為2級)

電機型號Y132M1一6

功率4

生產效率(t/h)>25(松散砂巖)

整機重1.5

外形尺寸4400X2040X3250

1.3  ZSL1500制砂機

該機主要是將粗碎后的巖石粉碎成細小顆粒，制成建筑用砂，其結構主要由轉子體、機殼、驅動部分組成，電機通過皮帶輪帶動轉子體(立式)高速旋轉，轉子體上有數排錘頭打擊巖石，破碎后的巖石以高速?zèng)_擊襯板及凸塊，物料在反復沖擊過程中破碎成細小顆粒。該機結構緊湊、體積小、節能、上料高度低、堅固耐用，為最新制砂設備。

其主要技術參數為:

轉子直徑φ1380

轉子轉速(r/min)500

電機型號Y315M2一6

功率110

電機轉速(r/min)990

進料粒度<40

出料粒度<5

產量(t/h)25一45

機重9.37

外形尺寸3624X1900X2103

配套說明及配套工藝流程圖

為了更好地使機械設備優化配套，達到日產成砂量500t(12h)的目的，我們分別列出每個整機設備的進料、出料、產量來進行比較，使設備配套使用更加合理化。

錘式破碎機：

進料口720X420

出料口≤50

產量(t/h)20一30(以25t平均值計算)

滾篩：

進料口φ700

出料口成砂<5，約占20%

骨料5~40之間

產量(t/h)25

制砂機：

進料口<40

出料口<5

產量(t/h)45

顯而易見，2臺錘式破碎機加2臺滾篩才能與1臺制砂機進行匹配。就以2臺錘式破碎機產量為50t/h，2臺滾篩出成砂量用20%來計算，每小時成砂量為25X20%X2=10t，骨料為25X80%X2=40t，骨料經制砂機破碎后成砂量為40t(理論上)，共計產量為50t/h，若以每日12h計算，日產量為12X50=600t，除去過程損耗量(<5%)，日產量仍在550t以上，完全可以滿足生產需要。

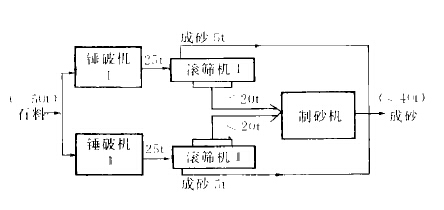

其工藝流程圖如下(俯視)，所標數字均以每小時計量。

1.雙箭頭可以用皮帶輸送設備;

2.單箭頭可以用1.}-2.5m

  落差的滑料槽(鋼板焊成)

圖1設備配套工藝流程圖

綜上所述，運用兩級破碎配套制砂適用于破碎灰?guī)r、卵石、松散性砂巖等成砂原料，破碎后顆粒在5mm以下，細度模數、級數符合技術規范要求，并能滿足生產需求，可作為水工建筑制砂的一種切實可行的優化組合。
